VEGAPULS 系列的雷達傳感器被用于液體和固料的非接觸式物位測量。即便是

在高壓和極端溫度下，它們也能測量各種介質。

雷達式傳感器既可用于簡單測量，也可以用于測量腐蝕性介質，對于衛生要求很高的場合同樣適用。

這些傳感器能絕對可靠地測量輕型和重型固料，即使粉塵和噪音強烈，它們不受粘附

物或冷凝物的影響。

測量原理

測量?jī)x表通過天線系統朝介質的方向發射短促的雷達脈沖。介質表面反射信號

波，它們隨后被天線系統重新接收。測量?jī)x表利用雷達脈沖所需的運行時間和

輸入的容器高度可以計算出物位。

優點

非接觸式雷達技術具有測量精度特別高的特點。測量過程既不會受到介質的波

動性，也不會受到不斷出現的過程條件，如溫度、壓力或嚴重起塵的影響。調

整過程非常簡便，無需充填和排空容器，由此節省了時間。

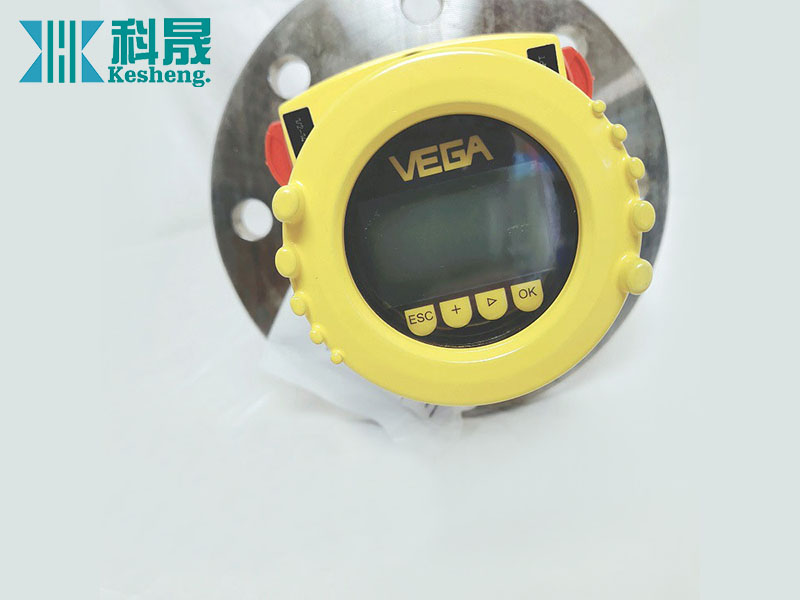

PULS69



應用：測量直徑小、高度高的容器內的固料

量程范圍：至120 m

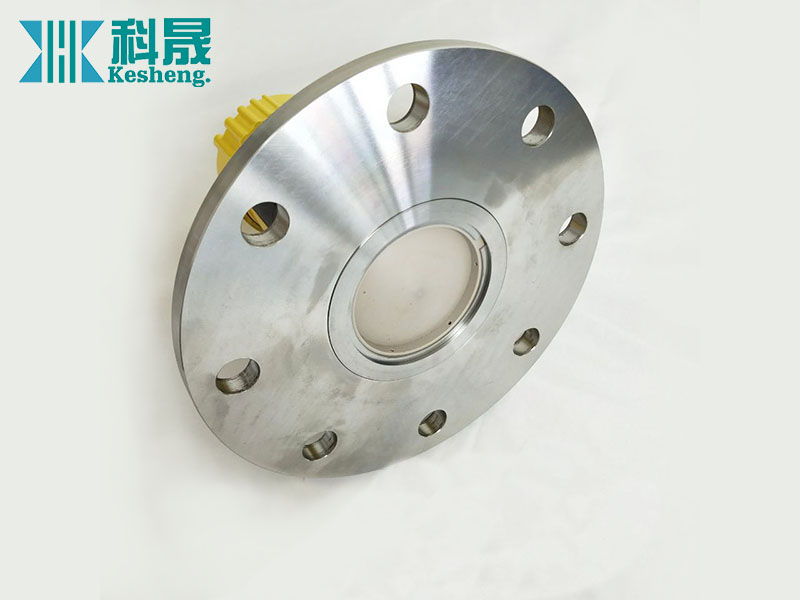

天線材質：由PP 制成的塑料喇叭口天線，由PEEK 制成的帶有吹掃連接的配有金屬封邊的透鏡天線

過程接頭：龍門框，鎖緊法蘭從DN 80, 3"起；法蘭從DN 80, 3" 起，適配法蘭從DN 100, 4" 起

過程溫度：-40 ?6?8 +200 ℃

過程壓力：-1 ?6?8 +3 bar(-100 ?6?8 +300 kPa)

測量精度：5MM

頻率范圍：W頻段

信號輸出：4 ?6?8 20 mA/HART, Profibus PA,Foundation Fieldbus

顯示、操作：PLICSCOM, PACTware,VEGADIS 81, VEGADIS 82

許可證：ATEX，IEC，FM，CSA

優點：?7?4由于信號聚焦性能極好，故是很窄或很高的容器的理想解決方案

?7?4塑封的天線系統使設備運行免維護
